Антенна HDZero Echo kit

HDZero Echo Kit — комплект антенн 5.8 ГГц для FPV-очков HDZero Goggle 1 и Goggle 2, предназначенный для стабильного приёма цифрового HD-видеосигнала. Комбинация направленных патч-антенн и всенаправленных RHCP omni-антенн обеспечивает более уверенный приём в различных условиях — при полётах на открытой местности, FPV-трассах и в помещениях.

Комплект HDZero Echo Antenna Kit использует комбинированную схему из двух типов антенн: направленные патч-антенны обеспечивают повышенное усиление в направлении полёта, а всенаправленные антенны помогают сохранять стабильный сигнал при изменении положения и ориентации FPV-модели. Такое сочетание особенно удобно для FPV-пилотов, которым важны дальность, устойчивость видеосвязи и предсказуемый приём HDZero.

Основные преимущества HDZero Echo Kit

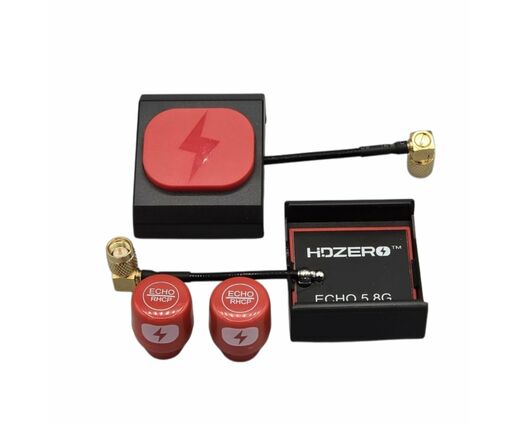

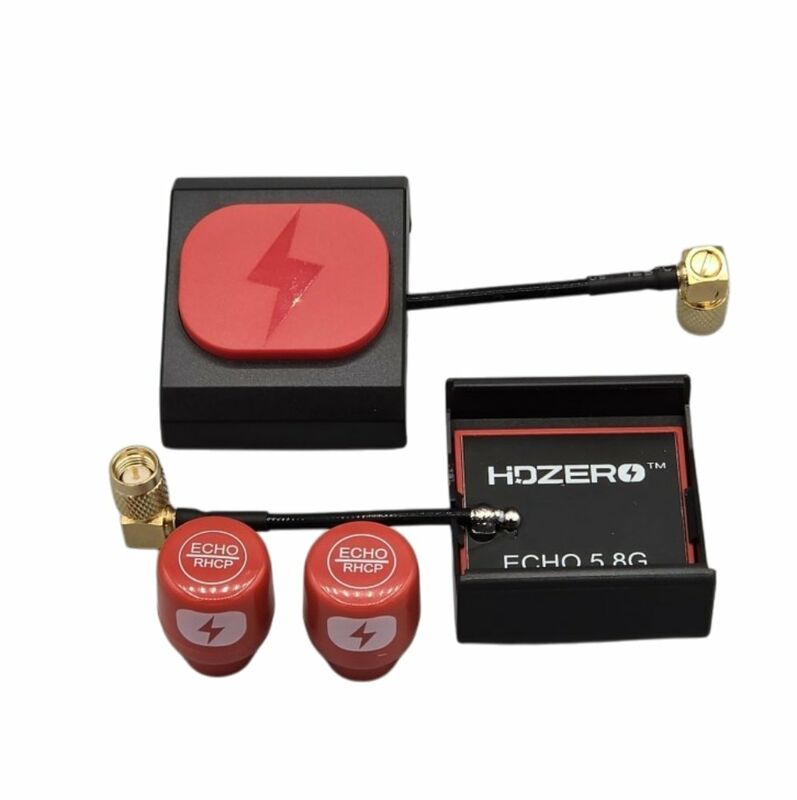

Комплект из 4 антенн: 2 направленные патч-антенны + 2 RHCP omni-антенны.
Рабочая частота 5.8 ГГц — стандартный диапазон для FPV-видеосистем.
Комбинированная схема приёма для повышения стабильности видеосигнала.

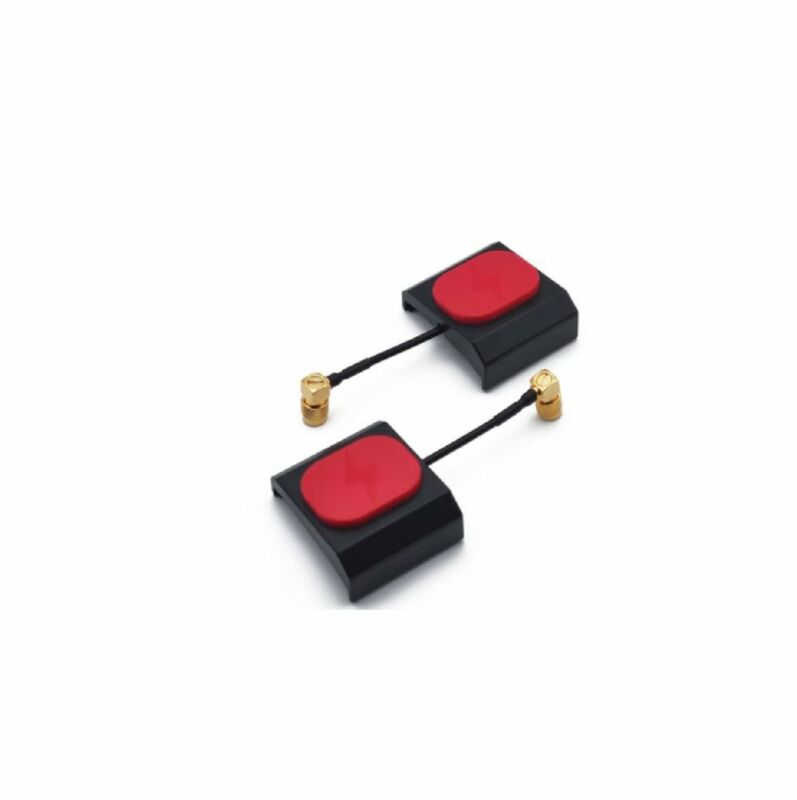

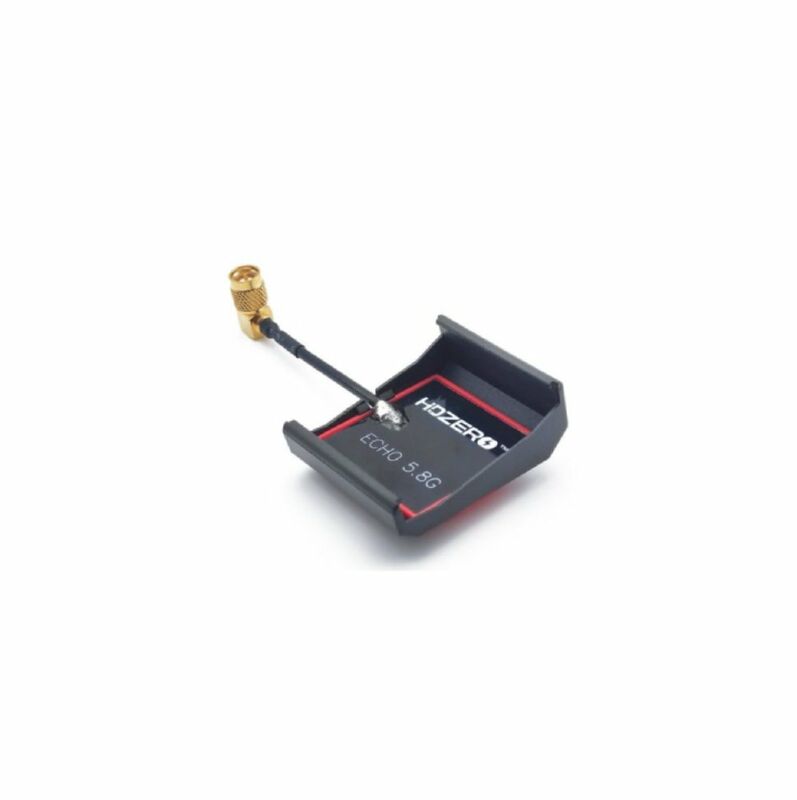

Патч-антенны с усилением около 7 dBi — эффективны при полёте в направлении их диаграммы направленности.

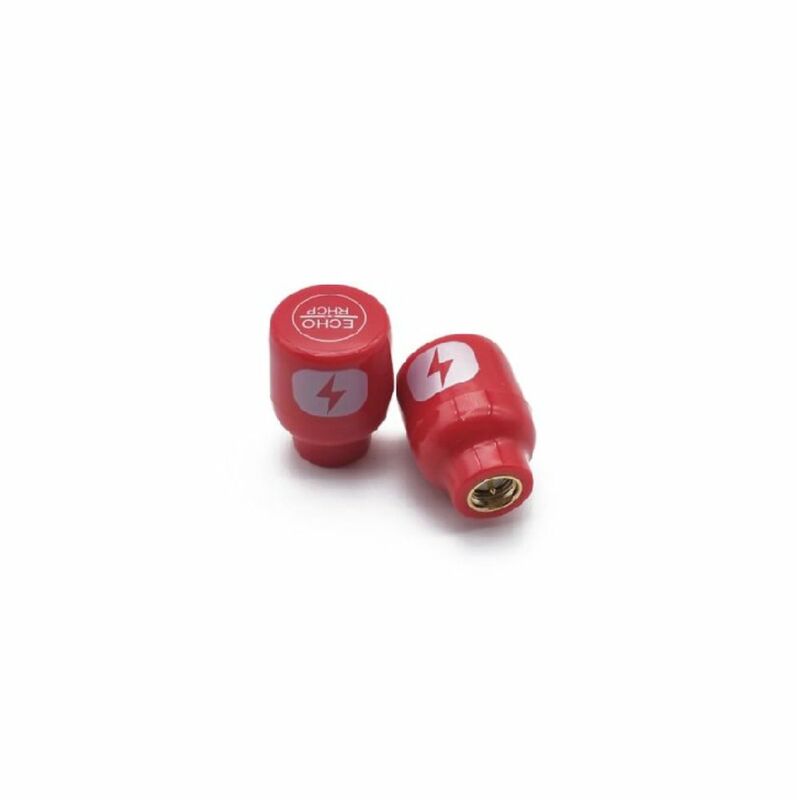

RHCP omni-антенны с усилением около 3 dBi — обеспечивают более равномерный приём вокруг пилота.
Круговая поляризация RHCP — подходит для совместных RHCP FPV-сетапов.
Низкий КСВ (VSWR ≤ 1.5) способствует эффективной работе антенного тракта.
Угловые крепления позволяют правильно расположить патч-антенны и задать необходимый наклон.

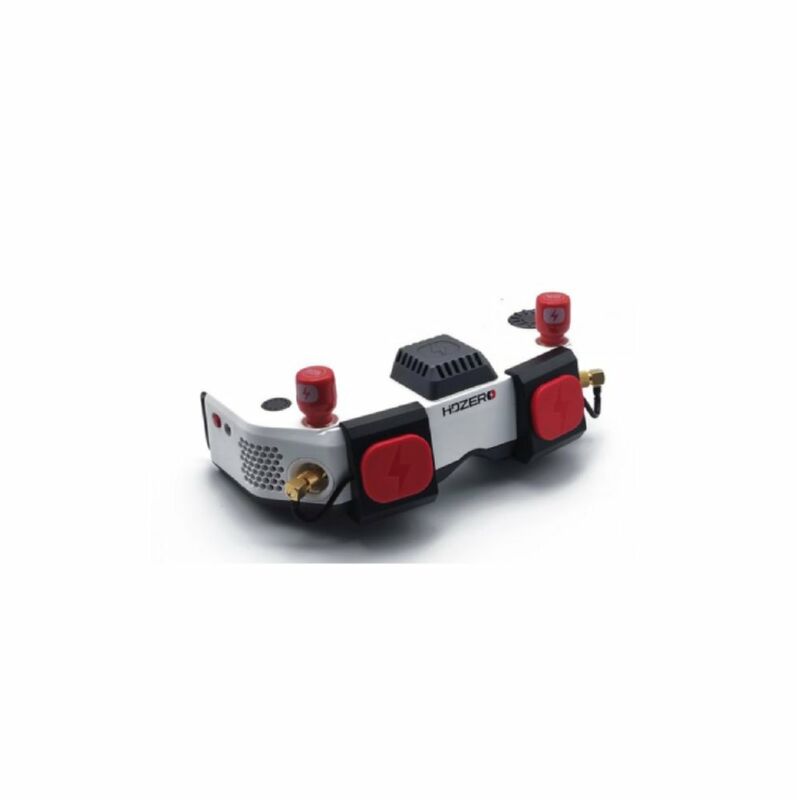

Совместимость с HDZero Goggle 1 / Goggle 2 при соответствующей конфигурации разъёмов.

Стабильный приём HDZero-видео

HDZero Echo Kit сочетает преимущества направленных и всенаправленных антенн. Патч-антенны концентрируют приём в передней части и помогают получить более высокий уровень сигнала в направлении полёта. Это особенно полезно при дальних полётах и движении по FPV-трассе.

Всенаправленные RHCP-антенны дополняют патчи, обеспечивая приём при изменении положения квадрокоптера относительно пилота. В результате комплект подходит для разных сценариев использования — от обычных тренировочных полётов до FPV-рейсинга и полётов на открытой местности.

Правильная установка антенн

Для получения максимальной эффективности важно правильно ориентировать антенны. Направленные патч-антенны рекомендуется устанавливать так, чтобы их рабочая область была направлена в сторону предполагаемого полёта. Входящие в комплект угловые крепления помогают задать правильный наклон и избежать неправильного положения антенн.

Также следует учитывать поляризацию: для оптимальной работы FPV-видеолинии поляризация антенны на приёмнике должна соответствовать поляризации передающей антенны. Для RHCP-систем рекомендуется использовать сочетание RHCP ↔ RHCP.
